Изготовление и монтаж

ЭЛЕМЕНТОВ ТЕХНИЧЕСКОЙ УКРЕПЛЕННОСТИ

ПАНЕЛИ ЗАЩИТНЫЕ сборно-разборные

(СЕРТИФИЦИРОВАННЫЕ БРОНЕПАНЕЛИ
ГОСТ Р 51113-97, ГОСТ Р 51112-97, ГОСТ Р 50862-96)



Компания ОБЕКС изготавливает следующие типы защитных панелей:
- ПЗ-11 - панель защитная I класса устойчивости к взлому и 1 класс защиты по пулестойкости;
- ПЗ-21 - панель защитная II класса устойчивости к взлому и 1 класс защиты по пулестойкости;
- ПЗ-22 - панель защитная II класса устойчивости к взлому и 2 класс защиты по пулестойкости;
- ПЗ-23 - панель защитная II класса устойчивости к взлому и 3 класс защиты по пулестойкости;
- ПЗ-33 - панель защитная III класса устойчивости к взлому и 3 класс защиты по пулестойкости;
- ПЗ-3 - панель защитная 3 класс защиты по пулестойкости;
- ПЗ-V - панель защитная V класс устойчивости к взлому.

Основное назначение:
Защитные панели применяются в качестве ограждающих конструкций стен и перекрытий в помещениях кредитных организаций (банках) для совершения операций с ценностями. К таким помещениям относятся:
- хранилища ценностей,
- операционные кассы,
- кассы пересчета,
- вечерние кассы,
- помещения по приему-выдаче ценностей инкассаторам,
- посты охраны,
- контрольно-пропускные пункты.
Конструкция панелей:

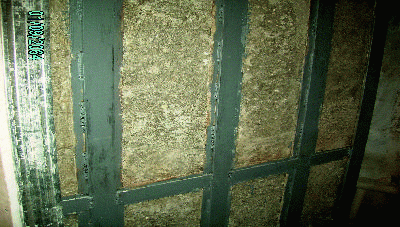

Каркас защитных панелей ПЗ-11 - ПЗ-33 выполнен из металлического профиля, заполнение панелей и каркаса представляет собой противовзломный пакет (типа «сэндвич»). Толщина панелей варьируется от степени устойчивости к взлому от 65 мм до 90 мм.

Панели изготавливаются в виде сборно-разборных модулей, габариты и количество которых зависят в целом от технического задания и степени сложности объекта.
Применяется два типа соединения панелей: сварное и болтовое.
При сварном соединении срок изготовления панелей минимально короткий, но при этом следует учесть, что не всегда имеется возможность проводить на объекте сварочные работы.
При болтовом соединении панели собираются практически без сварки, что дает возможность устанавливать панели в окрашенном виде и при необходимости осуществлять демонтаж панелей с наименьшими затратами по времени.

Панели защитные V класса устойчивости к взлому представляют собой железобетонные конструкции толщиной 90 мм, вес 1 квадратного метра - 240 кг. Соединение панелей сварное.

Преимущества бронепанелей, производимых Компанией ОБЕКС перед кирпичными ограждающими конструкциями указаны в таблице:

Класс устойчивости
к взлому (ГОСТ Р 50862-96)

Защитные бронепанели
Кирпичная кладка***
Класс панелей
Толщина, мм
Вес 1кв.м, кг
Толщина, мм
Вес 1кв.м, кг
I
ПЗ-11
64
60
130
230-250
II
ПЗ-21/ ПЗ-22
64/ 66/ 68
70/ 85/ 100
250
450-470
III
ПЗ-33
68
105
385
700-720
IV
-
-
-
400
770-790
V
ПЗ-V
90
245
510
920-940

***- Кирпичная кладка выполняется в соответствии с требованиями СНиП II-22-81. Кладка должна быть армирована через 4 ряда горизонтально расположенной стальной сеткой и выполнена из кирпича марки 50 и выше на растворе марки 50 и выше.

На все виды панелей КОМПАНИЯ ОБЕКС как изготовитель выдает сертификаты соответствия ГОСТ Р, выданные органами сертификации в область аккредитации которых включена данная продукция.
